Zubehör

DIN-Spannzangen (Druckzangen)

In den pneumatischen Zangenspann-
stöcken (ZSA) finden handelsübliche Spannzangen nach DIN Verwendung
(DIN 6343 140E 16, DIN 6343 161E 26,
DIN 6343 173E 42, DIN 6343 185E 60),
z. B. Automaten-Spannzangen
(von Traub-Automat A15, Traub-
Automat A25, Traub-Automat A60,
Index-Automat 12, Index-Automat 20
usw.), Form- und Stufenzangen.

DIN-Spannzangen

Jakobszangen
(Rubber-Flex-Zangen)

In vielen Fällen wird die Verwendung
von flexiblen Zangen empfohlen. Dies sind Gummizangen mit eingegossenen Stahl-lamellen ohne Schlitze. Dadurch kein Eindringen der Späne.
Sie spannen zylindrisch (Parallelspannung) über einen größeren Durchmesserbereich
und haben dadurch eine größere Spannfläche. Ohne Schlitze, keine Verstopfung durch Späne, 2 mm Toleranz überbrückend. Nur bei der
Type ZSA 60 muss bei Einsatz von Jakobs-
zangen Spannhülse und Spannmutter aus-
getauscht werden, Spannweiten bis 54 mm.

Jakobszange
Wartungseinheit Type FRC
(Filter-Regler-Öler)

Diese wird zum Einbau empfohlen, und dient
zur Reinigung und Entwässerung der Druckluft, zum Einstellen der gewünschten Spannkraft, sowie zur Anreicherung der Druckluft mit einem feinen Ölnebel zu Schmierzwecken.
Die Wartungseinheit erhöht damit wesentlich
die Lebensdauer und Betriebssicherheit
der Zangenspannstöcke.
Sollte keine Wartungseinheit eingebaut werden
ist darauf zu achten, dass die gleitenden Teile
im Innern der Zangenspannstöcke mit Öl
versorgt werden (je nach Benutzung ca. alle
4 Wochen). Anschlussschlauch lösen,
1 bis 2 Spritzer Öl hineingeben und wieder anschließen.
Wartungseinheit_FRC Filter-Regler-Oeler

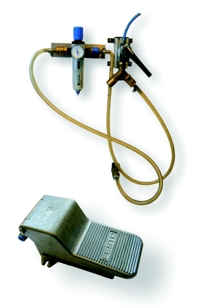

Steuerung der Zangenspannstöcke
(manuell betätigt)

Zur Betätigung und Steuerung der Zangenspann-stöcke finden Pneumatik-Ventile Anwendung.

Für die direkte manuelle Steuerung sind dies: Handschiebeventile, Handhebelventile, Tasterventile und Fußventile.
